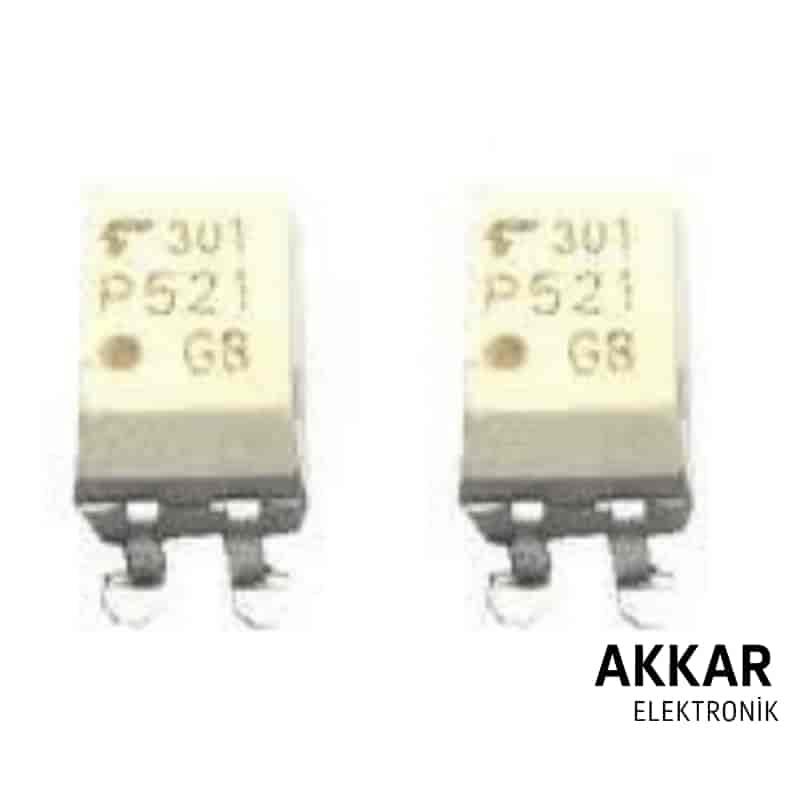

TLP521-1 SMD-4 Transistör Çıkışlı Optokuplör Entegre

TLP521-1 SMD-4, Toshiba üretimi bir yüzey montaj (SMD) tipi optokuplör entegresidir. Transistör çıkışı sayesinde mikrodenetleyici kontrollü sistemlerde dijital sinyal izolasyonu sağlar. Küçük boyutu ile yer tasarrufu sağlar ve yüksek izolasyon gerektiren uygulamalarda güvenle kullanılır.

Temel Özellikler

• Kılıf Tipi: SMD-4 (küçük yüzey montaj kılıf)
• Çıkış: Foto-transistör
• İzolasyon Gerilimi: 5000 Vrms (1 dakika)
• Collector-Emitter Gerilimi: 80V
• Collector Akımı: 50 mA
• CTR: %50 – %600 (tipik %100, IF = 5 mA)
• Çalışma Sıcaklığı: -55°C ~ +110°C
• Düşük giriş akımı: 5–10 mA

Kullanım Alanları

• Gömülü sistemlerde dijital izolasyon
• IGBT, MOSFET tetikleme devreleri
• Röle sürücüleri ve endüstriyel giriş/çıkış modülleri
• SMPS, UPS ve güç elektroniği devreleri
• Hata sinyali ve veri iletişim izolasyonu

Avantajları

• Kompakt SMD yapısı ile yerden tasarruf
• Yüksek izolasyon güvenliği
• Düşük güç tüketimi
• Yüksek güvenilirlik ve uzun ömür
• SMT üretim süreçleriyle tam uyum

Pin Dizilimi (SMD-4)

• 1 - Anot (LED+)
• 2 - Katot (LED-)
• 3 - Emitter (Transistör -)
• 4 - Collector (Transistör +)

Teknik Doküman (Datasheet)

Detaylı teknik veriler için TLP521-1 Datasheet PDF bağlantısını ziyaret edebilirsiniz.

Kutu İçeriği

• 1 x TLP521-1 SMD-4 Transistör Çıkışlı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal, kaliteli ve uygun fiyatlı ürün
• Teknik destek ve güvenli alışveriş
• Profesyonel müşteri hizmeti

Sıkça Sorulan Sorular (SSS)

TLP521-1’in DIP ve SMD versiyonları arasında fark var mı?

Elektriksel olarak aynıdır, yalnızca kılıf tipleri (montaj şekli) farklıdır.

SMD versiyonunu lehimlemek zor mu?

Hayır, uygun ekipman ile kolayca lehimlenebilir ve otomasyon sistemleri ile üretime uygundur.

Stokta mevcut mu?

Evet, ürün stoklarımızda mevcuttur ve siparişiniz aynı gün kargoya verilir.

TLP521-1 SMD ile devrelerinize yerden tasarruf sağlayarak izolasyon gücü katın. Akkar Elektronik güvencesiyle hemen satın alın!
