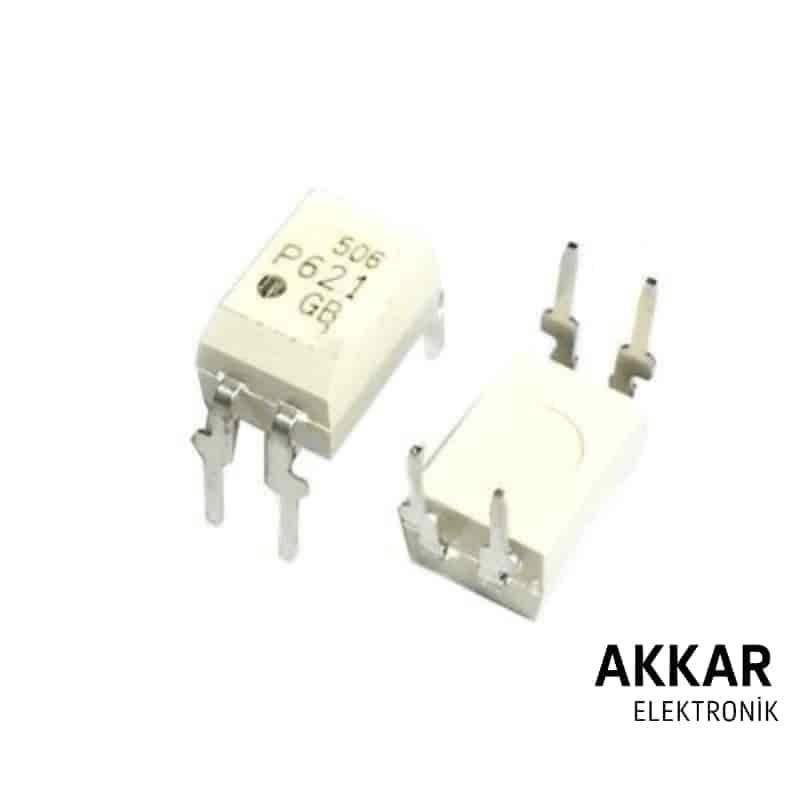

TLP621-1 DIP-4 Transistör Çıkışlı Optokuplör Entegre

TLP621-1, Toshiba tarafından üretilmiş tek kanallı DIP-4 optokuplör entegresidir. Foto-transistör çıkışlı bu entegre, girişteki LED'e uygulanan sinyali yalıtılmış bir çıkış transistörü ile iletir. Mikrodenetleyici sistemlerde ve endüstriyel otomasyon uygulamalarında dijital sinyal izolasyonu için güvenilir bir çözümdür.

Temel Özellikler

• Kılıf Tipi: DIP-4
• Çıkış: Foto-transistör (açık kolektör)
• İzolasyon Gerilimi: 5000 Vrms
• Collector-Emitter Gerilimi (Vce): 80V
• Collector Akımı (Ic): 50 mA
• CTR (Current Transfer Ratio): %50 – %600
• Çalışma Sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Dijital sinyal izolasyonu
• Endüstriyel kontrol devreleri
• Mikrodenetleyici ile yüksek voltaj devreleri arasında bağlantı
• Triak ve röle tetikleme izolasyonu
• Veri hatları ve haberleşme devreleri

Avantajları

• Güçlü izolasyon ile sistem güvenliği
• Uygun maliyetli ve güvenilir yapı
• Basit bağlantı ve devre tasarımı
• DIP kılıf ile breadboard uyumluluğu

Pin Dizilimi (DIP-4)

• 1 - Anot (LED+)
• 2 - Katot (LED-)
• 3 - Emitter (Transistör -)
• 4 - Collector (Transistör +)

Teknik Doküman (Datasheet)

Detaylı bilgi için TLP621-1 Datasheet PDF dosyasına göz atabilirsiniz.

Kutu İçeriği

• 1 x TLP621-1 DIP-4 Transistör Çıkışlı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ürün garantisi
• Teknik destek ve güvenli alışveriş
• Yüksek müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

TLP621-1 ile hangi sinyaller yalıtılır?

Genellikle dijital sinyaller yalıtılır, ancak uygun koşullarda düşük frekanslı analog uygulamalarda da kullanılabilir.

Arduino veya Raspberry Pi ile uyumlu mu?

Evet, 5V veya 3.3V lojik seviyesi ile uyumludur. Giriş LED'i uygun dirençle sürülebilir.

Ürün stokta mı?

Evet, stoklarımızda mevcuttur ve aynı gün kargoya verilir.

TLP621-1 ile sistemlerinizi izolasyonla koruyun. Akkar Elektronik kalitesi ve hızlı teslimat avantajıyla şimdi sipariş verin!
