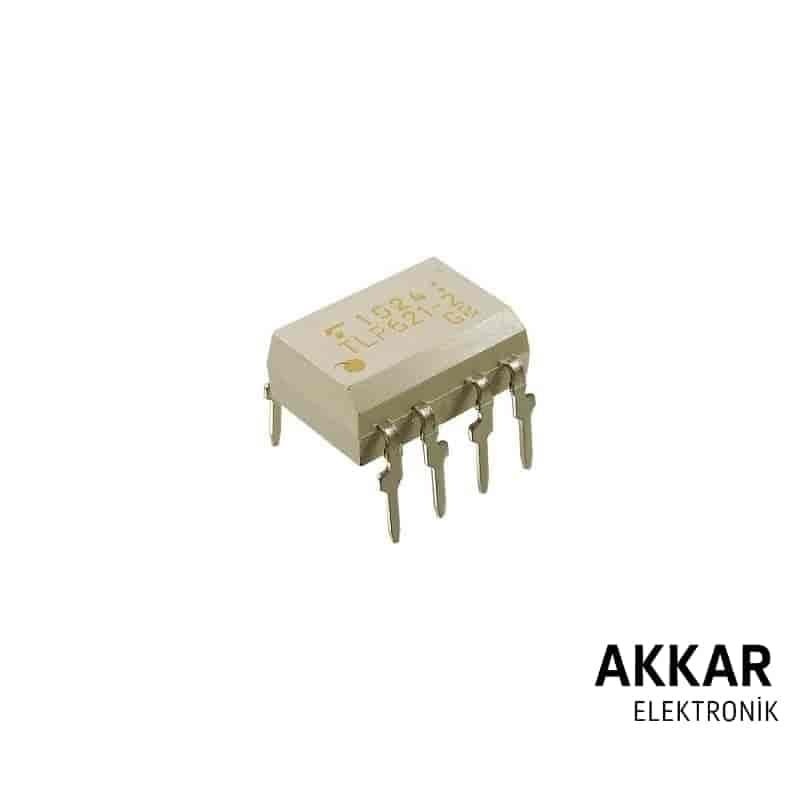

TLP621-2 DIP-8 Transistör Çıkışlı 2 Kanallı Optokuplör Entegre

TLP621-2, Toshiba tarafından üretilmiş, DIP-8 kılıfında 2 bağımsız optokuplör kanalı içeren bir entegredir. Her kanal bir LED ve foto-transistör çifti ile izole edilmiş dijital sinyal geçişine olanak sağlar. Güvenli sinyal ayırımı gereken mikrodenetleyici uygulamaları, endüstriyel otomasyon sistemleri ve motor kontrol devrelerinde sıkça tercih edilir.

Temel Özellikler

• Kılıf: DIP-8
• 2 bağımsız optokuplör kanalı
• Çıkış: Foto-transistör (açık kolektör)
• İzolasyon Gerilimi: 5000 Vrms (1 dakika)
• Collector-Emitter Gerilimi: 80V
• Collector Akımı: 50 mA
• CTR: %50 – %600 (typ. %100 @ IF = 5 mA)
• Çalışma Sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Mikrodenetleyici çıkış izolasyonu
• Endüstriyel kontrol sistemleri
• Röle ve triak sürücü devreleri
• Veri iletişim izolasyonu
• DC/DC dönüştürücü geri besleme yolları

Avantajları

• Çift kanal yapısı ile yer ve maliyet avantajı
• Yüksek izolasyon güvenliği
• Kolay devre tasarımı ve DIP montaj kolaylığı
• Geniş sıcaklık aralığında kararlı çalışma

Pin Dizilimi (DIP-8)

• 1 - LED1 Anot
• 2 - LED1 Katot
• 3 - LED2 Katot
• 4 - LED2 Anot
• 5 - Transistör2 Emitter
• 6 - Transistör2 Collector
• 7 - Transistör1 Collector
• 8 - Transistör1 Emitter

Teknik Doküman (Datasheet)

Ürünün detaylı teknik bilgilerine ulaşmak için TLP621-2 Datasheet PDF bağlantısını ziyaret edebilirsiniz.

Kutu İçeriği

• 1 x TLP621-2 DIP-8 Transistör Çıkışlı 2 Kanallı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal, kaliteli ve uygun fiyatlı ürünler
• Teknik destek ve hızlı yanıt
• Güvenli alışveriş ve müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

TLP621-2 ile kaç sinyal izole edilir?

Toplam 2 ayrı dijital sinyal yalıtımı yapılabilir. Her biri bağımsız LED ve transistör içerir.

Arduino ile kullanabilir miyim?

Evet. 5V seviyesindeki dijital çıkışlarla LED kısmı sürülerek transistör çıkışı kontrol edilebilir.

Ürün stokta mı?

Evet, ürün stoklarımızda mevcuttur ve siparişiniz aynı gün içinde kargoya verilir.

TLP621-2 ile sisteminize kompakt, çift kanallı izolasyon çözümleri kazandırın. Akkar Elektronik güvencesiyle şimdi sipariş verin!
