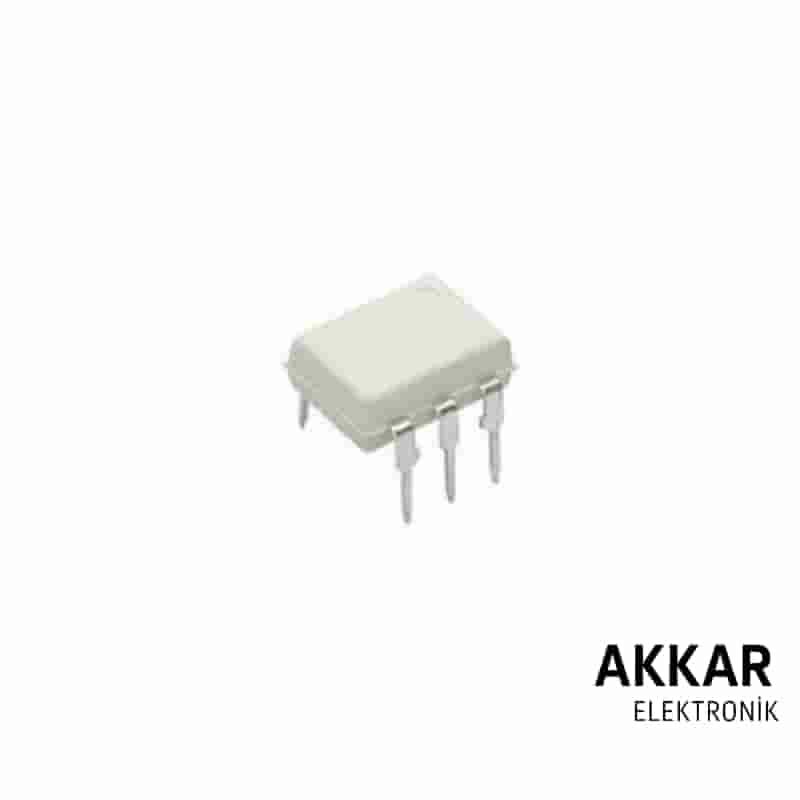

TLP630 Transistör Çıkışlı Optokuplör Entegre

TLP630, Toshiba üretimi, yüksek izolasyon gerilimine sahip transistör çıkışlı optokuplör entegresidir. Girişte LED ve çıkışta fototransistör yapısıyla çalışan TLP630, özellikle dijital sinyal izolasyonu gerektiren mikrodenetleyici ve endüstriyel kontrol sistemlerinde güvenli ve kararlı performans sağlar.

Temel Özellikler

• Kılıf Tipi: DIP-6
• Çıkış Tipi: Foto-transistör (Açık kolektör)
• İzolasyon Gerilimi: 5000 Vrms (1 dakika)
• Collector-Emitter Gerilimi (Vce): 80V
• Collector Akımı (Ic): 50 mA
• CTR: %50 – %600 (typ. %100 @ IF = 5 mA)
• Çalışma Frekansı: DC – 100 kHz
• Çalışma Sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Mikrodenetleyici tabanlı devrelerde sinyal izolasyonu
• Endüstriyel otomasyon sistemleri
• Güç elektroniği devreleri
• Veri haberleşmesi ve düşük hızlı sinyal iletimi
• Triak ve röle sürücü izolasyonu

Avantajları

• Yüksek izolasyon kapasitesi (5000Vrms)
• Güvenilir ve kararlı performans
• Kolay kullanım ve devre tasarımı
• Geniş sıcaklık aralığında çalışma

Pin Dizilimi (DIP-6)

• 1 - LED Anot
• 2 - LED Katot
• 3 - NC
• 4 - Emitter
• 5 - Collector
• 6 - NC

Teknik Doküman (Datasheet)

Detaylı bilgi için TLP630 Datasheet PDF dosyasına göz atabilirsiniz.

Kutu İçeriği

• 1 x TLP630 DIP-6 Transistör Çıkışlı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Uygun fiyat ve orijinal ürün garantisi
• Teknik destek ve güvenli alışveriş
• Yüksek müşteri memnuniyeti

Sıkça Sorulan Sorular (SSS)

TLP630 hangi sistemlerle uyumludur?

Mikrodenetleyiciler, PLC sistemleri ve düşük hızlı dijital sinyal yollarında güvenle kullanılabilir.

Ürünün CTR değeri neyi ifade eder?

CTR (Current Transfer Ratio), LED'e uygulanan akıma karşılık transistör çıkışında elde edilen akım oranını ifade eder. Tipik olarak %100'dür.

Stok durumu nedir?

Ürün stoklarımızda mevcuttur. Siparişiniz aynı gün içinde kargoya verilir.

TLP630 ile sistemlerinizde izolasyon güvenliğini artırın. Akkar Elektronik kalitesi ve hızlı teslimat avantajıyla hemen sipariş verin!
