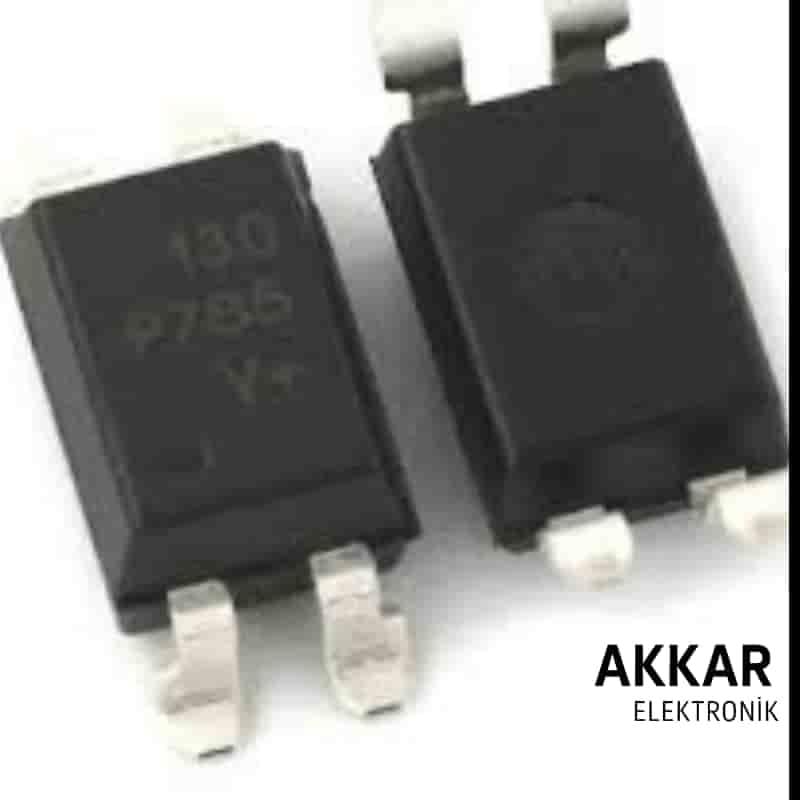

TLP785 SMD Transistör Çıkışlı Optokuplör Entegre

TLP785, Toshiba tarafından üretilen, SMD (Yüzey Montaj) tipi optokuplör entegresidir. Transistör çıkışlı yapısıyla, dijital sinyal izolasyonu gerektiren uygulamalarda güçlü ve güvenilir performans sağlar. 5000Vrms yalıtım kapasitesi sayesinde yüksek güvenlik sağlar ve otomatik üretim hatları için ideal SMD pakette sunulur.

Temel Özellikler

• Kılıf Tipi: SOIC-4 (SMD)
• Çıkış Tipi: Foto-transistör (açık kolektör)
• İzolasyon Gerilimi: 5000 Vrms
• Collector-Emitter Gerilimi (Vce): 80V
• Collector Akımı (Ic): 50 mA
• CTR: %50 – %600 (typ. %100 @ IF = 5 mA)
• Çalışma Frekansı: DC ~ 100 kHz
• Çalışma Sıcaklığı: -55°C ~ +110°C

Kullanım Alanları

• Mikrodenetleyici çıkış izolasyonu
• Endüstriyel otomasyon sistemleri
• Triak ve röle tetikleme devreleri
• Güç elektroniği uygulamaları
• SMPS ve motor kontrol sistemleri

Avantajları

• Yüzey montaj tasarımlarına tam uyumluluk
• Yüksek izolasyon ile sistem güvenliği
• Düşük güç tüketimi ve kararlı çalışma
• Kompakt yapısıyla yerden tasarruf

Pin Dizilimi (SOIC-4)

• 1 - LED Anot
• 2 - LED Katot
• 3 - Transistör Emitter
• 4 - Transistör Collector

Teknik Doküman (Datasheet)

Ürünün detaylı teknik bilgileri için TLP785 Datasheet PDF dosyasına göz atabilirsiniz.

Kutu İçeriği

• 1 x TLP785 SMD Transistör Çıkışlı Optokuplör Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ürün garantisi
• Teknik destek ve hızlı müşteri hizmeti
• Uygun fiyat, güvenli alışveriş

Sıkça Sorulan Sorular (SSS)

TLP785 ile hangi sistemler izole edilebilir?

Mikrodenetleyiciler, PLC, röle sürücüleri, düşük hızlı veri hatları gibi dijital sistemlerde sinyal izolasyonu sağlar.

SMD tipi avantaj sağlar mı?

Yüzey montajlı üretimlerde lehimleme kolaylığı ve alan tasarrufu sağlar.

Stokta mı?

Evet. TLP785 ürünümüz stoklarımızda mevcuttur ve aynı gün kargoya verilir.

TLP785 ile sistemlerinizi daha güvenli hale getirin, yerden tasarruf edin. Hemen sipariş verin ve Akkar Elektronik güvencesiyle satın alın!
