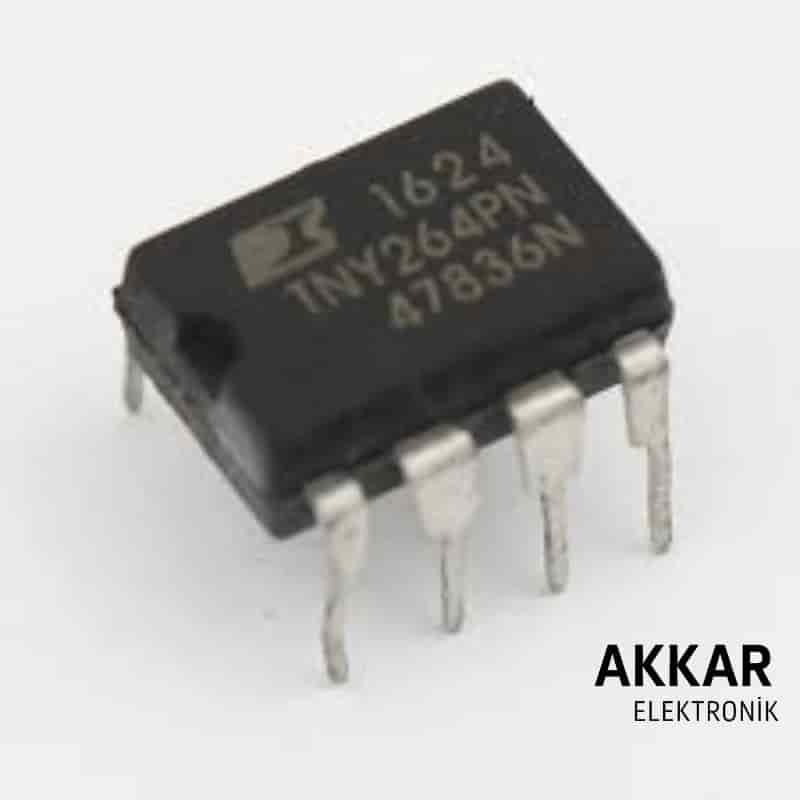

TNY264PN DIP-8B AC/DC Çevirici Entegre

TNY264PN, Power Integrations firmasının TinySwitch-II serisine ait yüksek verimli ve entegre AC/DC dönüştürücü entegresidir. Yüksek voltaj MOSFET, kontrol devresi, başlatma ve koruma sistemlerini tek bir gövdede birleştirir. 5-10W arası çıkış gücü gerektiren SMPS tasarımları için idealdir.

Temel Özellikler

• Kılıf Tipi: DIP-8B
• Çalışma Gerilimi: 85–265 VAC
• Maksimum Çıkış Gücü:
  • Kapalı kasa: 6W
  • Açık kasa: 10W
• 700V entegre MOSFET
• Düşük standby güç tüketimi (< 250 mW)
• Düşük EMI (yumuşak anahtarlama)
• Otomatik yeniden başlatma ve termal kapanma koruması
• RoHS uyumlu

Kullanım Alanları

• Standby güç kaynakları
• Şarj cihazları
• Düşük güçlü adaptör ve güç devreleri
• Akıllı ev elektroniği
• Ev aletleri SMPS çözümleri

Avantajları

• Entegre yapısı sayesinde az bileşenle devre kurulumu
• Yüksek güvenlik ve verimlilik
• Yaygın uygulama alanı
• Kolay devre tasarımı

Pin Dizilimi (DIP-8B)

• 1 - ENABLE/UV
• 2-3 - BYPASS
• 4 - SOURCE (Toprak)
• 5-8 - DRAIN (MOSFET Girişi, AC/DC anahtarlama)

Teknik Doküman (Datasheet)

Ürünle ilgili teknik bilgilere ulaşmak için TNY264PN Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x TNY264PN DIP-8B AC/DC Çevirici Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ürün garantisi
• Teknik destek ve hızlı müşteri hizmeti
• Güvenli alışveriş ve uygun fiyat

Sıkça Sorulan Sorular (SSS)

TNY264PN ile kaç watt'a kadar çıkış alabilirim?

Açık kasa devrelerde 10W, kapalı kasa tasarımlarda 6W’a kadar çıkış sağlar.

Devre tasarımında harici transistör gerekli mi?

Hayır. Dahili MOSFET anahtarlama elemanı olarak kullanılır.

Arduino ile kullanılabilir mi?

Doğrudan değil, ancak TNY264PN ile oluşturulan güç kaynakları Arduino ve benzeri sistemleri beslemek için kullanılabilir.

TNY264PN ile kompakt, güvenilir ve verimli güç kaynakları oluşturun. Akkar Elektronik kalitesiyle şimdi sipariş verin!
