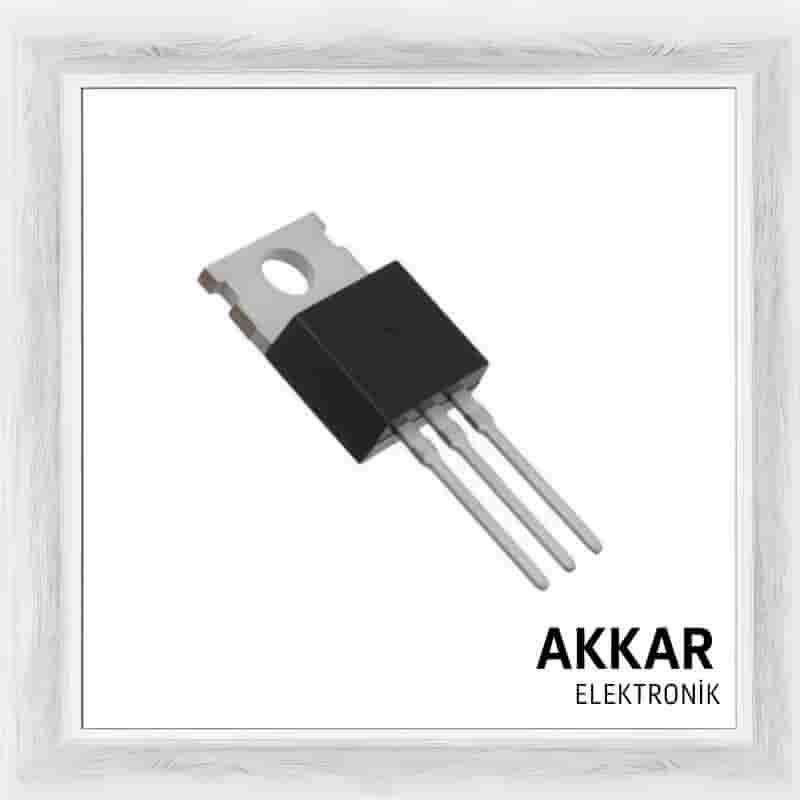

TOP222YN TO-220 AC/DC Dönüştürücü Entegre

TOP222YN, Power Integrations'ın TOPSwitch-FX serisine ait, yüksek güçlü AC/DC dönüştürücü entegresidir. 700V entegre MOSFET, PWM kontrol devresi ve gelişmiş koruma mekanizmaları sayesinde güçlü ve verimli SMPS uygulamaları için mükemmel bir seçimdir. TO-220 kılıfı sayesinde yüksek akım taşıma kapasitesine sahiptir ve kolay soğutma sağlar.

Temel Özellikler

• Kılıf Tipi: TO-220 DIP-3
• Çalışma Gerilimi: 85 – 265V AC
• Çıkış Gücü:
  • Kapalı kasa: 40W
  • Açık kasa: 60W
• 700V entegre MOSFET
• İç entegre PWM kontrolcü ve başlatma devresi
• Düşük standby güç tüketimi (< 200 mW)
• Aşırı akım, aşırı sıcaklık ve kısa devre koruması
• RoHS ve UL/TUV uyumlu

Kullanım Alanları

• Endüstriyel güç kaynakları
• LED aydınlatma sistemleri
• Ev elektroniği ve ofis cihazları
• Şarj cihazları ve adaptörler
• Yüksek verimli SMPS tasarımları

Avantajları

• Yüksek çıkış gücü kapasitesi
• Kompakt devre tasarımı için entegre çözüm
• Düşük EMI yayılımı
• Kolay montaj ve soğutma

Pin Dizilimi (TO-220 – 3 Bacak)

• 1 - CONTROL (C)
• 2 - SOURCE (S)
• 3 - DRAIN (D)

Teknik Doküman (Datasheet)

Detaylı teknik bilgiler için TOP222YN Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x TOP222YN TO-220 PMIC AC/DC Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ve garantili ürünler
• Uygun fiyat, teknik destek
• Geniş ürün stoğu ve güvenli alışveriş

Sıkça Sorulan Sorular (SSS)

TOP222YN ne kadar güç sağlar?

Açık kasa uygulamalarda 60W, kapalı kasa uygulamalarda 40W’a kadar güç sağlar.

Harici MOSFET veya kontrolcü gerekir mi?

Hayır, entegre içerisinde 700V MOSFET ve tüm kontrol yapısı entegredir.

Soğutucu kullanılması gerekir mi?

Yüksek akım çeken uygulamalarda TO-220 yapısı sayesinde soğutucu kullanılması önerilir.
