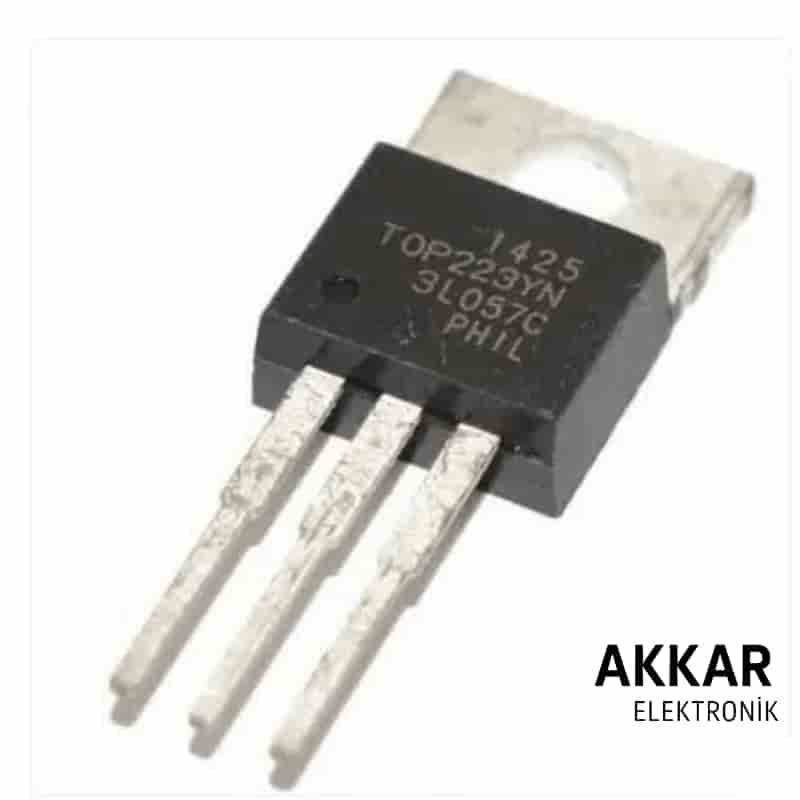

TOP223YN TO-220 AC/DC Güç Kontrol Entegresi

TOP223YN, Power Integrations’ın TOPSwitch-FX serisine ait yüksek performanslı bir SMPS AC/DC güç kontrol entegresidir. Entegre 700V MOSFET ve PWM kontrol devresi ile az bileşenli, düşük EMI’li ve yüksek verimli güç kaynağı devreleri oluşturmayı sağlar. TO-220 kılıf yapısı sayesinde yüksek akım taşıma kapasitesine sahiptir ve kolay soğutma imkanı sunar.

Temel Özellikler

• Kılıf Tipi: TO-220 DIP-3 (Straight Lead)
• Giriş Gerilimi: 85V – 265V AC
• Çıkış Gücü:
  • Kapalı kasa uygulamalarda: 40W
  • Açık kasa uygulamalarda: 60W
• 700V entegre MOSFET
• Dahili PWM kontrol ve başlatma devresi
• Düşük standby güç tüketimi (<200 mW)
• Yüksek verimlilik ve düşük EMI
• Aşırı sıcaklık, kısa devre, aşırı akım koruma özellikleri
• UL ve RoHS uyumlu

Kullanım Alanları

• Endüstriyel SMPS güç kaynakları
• LED sürücü devreleri
• Ev elektroniği
• Şarj cihazları ve adaptörler
• Enerji tasarruflu güç devreleri

Avantajları

• Entegre çözüm ile az bileşenli devre tasarımı
• Yüksek çıkış gücü ve verimlilik
• Kolay montaj ve yüksek ısı dağılımı
• Gelişmiş koruma sistemleri

Pin Dizilimi (TO-220 – 3 Bacak)

• 1 - CONTROL (C)
• 2 - SOURCE (S)
• 3 - DRAIN (D)

Teknik Doküman (Datasheet)

Detaylı bilgi için TOP223YN Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x TOP223YN TO-220 AC/DC Güç Kontrol Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ve garantili ürünler
• Teknik destek ve uygun fiyat
• Geniş ürün stoğu ve güvenli alışveriş

Sıkça Sorulan Sorular (SSS)

TOP223YN ne kadar güç sağlayabilir?

Açık kasa devrelerde 60W, kapalı kasa devrelerde 40W’a kadar güç sağlar.

Ek kontrolcü veya MOSFET gerekir mi?

Hayır, entegre içerisinde PWM kontrolcü ve 700V MOSFET yer alır.

Soğutucu kullanmalı mıyım?

Yüksek güçlü uygulamalarda TO-220 kılıf üzerinden ısı dağılımı için soğutucu önerilir.
