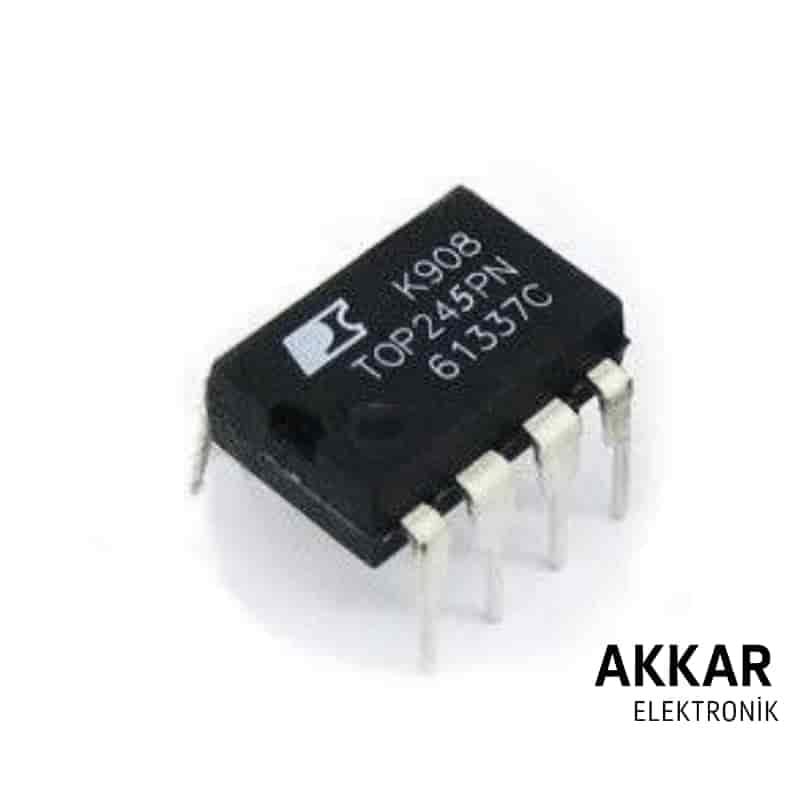

TOP245PN DIP-8B AC/DC Dönüştürücü Entegre

TOP245PN, Power Integrations’ın TOPSwitch-GX serisine ait, yüksek güçlü bir PMIC AC/DC dönüştürücü entegredir. Entegre 700V MOSFET, PWM kontrolcüsü ve dahili başlatma-koruma sistemleri sayesinde az bileşenli ve yüksek güvenilirlikte güç kaynakları oluşturmayı mümkün kılar. DIP-8B kılıf yapısı sayesinde delik montaj (THT) uygulamalarında kolay kullanım sağlar.

Temel Özellikler

• Kılıf Tipi: DIP-8B
• Çalışma Giriş Gerilimi: 85V – 265V AC (universal)
• Çıkış Gücü:
  • Açık kasa uygulamalarda: 100W
  • Kapalı kasa uygulamalarda: 64W
• 700V entegre MOSFET içerir
• Dahili PWM kontrol devresi ve başlatma/koruma devreleri
• Düşük standby güç tüketimi (< 200 mW)
• Aşırı sıcaklık, aşırı akım ve kısa devre koruması
• UL, RoHS, TUV uyumlu

Kullanım Alanları

• Endüstriyel SMPS güç kaynakları
• LED sürücüler
• Ev elektroniği ürünleri
• Şarj cihazları ve adaptörler
• Enerji tasarruflu güç sistemleri

Avantajları

• Yüksek çıkış gücü (100W)
• Az bileşenli devre tasarımı
• Kolay THT montaj (DIP kılıf)
• Yüksek verim ve düşük EMI
• Gelişmiş entegre koruma devreleri

Pin Dizilimi (DIP-8B)

• 1 - SOURCE
• 2 - CONTROL
• 3–8 - DRAIN

Teknik Doküman (Datasheet)

Tüm teknik detaylara ulaşmak için TOP245PN Datasheet PDF dosyasına göz atabilirsiniz.

Kutu İçeriği

• 1 x TOP245PN DIP-8B AC/DC Dönüştürücü Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Garantili ve orijinal ürün
• Teknik destek ve uygun fiyat
• Geniş elektronik komponent yelpazesi

Sıkça Sorulan Sorular (SSS)

TOP245PN maksimum kaç watt güç sağlar?

Açık kasa devrelerde 100W, kapalı kasa sistemlerde 64W’a kadar çıkış sağlar.

Harici kontrolcü veya MOSFET gerekir mi?

Gerekmez, çünkü tüm kontrol ve anahtarlama fonksiyonları entegre içinde yer alır.

Bu entegre hangi projelerde kullanılabilir?

SMPS güç kaynakları, LED sürücüler, endüstriyel kontrol devreleri ve enerji verimli adaptör sistemlerinde kullanılabilir.
