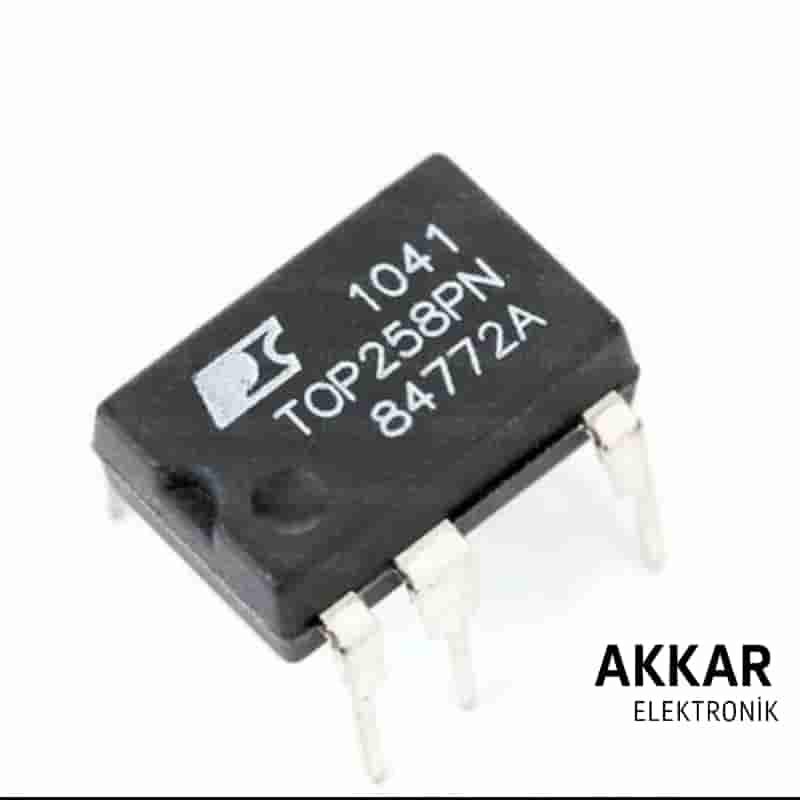

TOP258PN DIP-8C AC-DC Çevirici ve Offline Switch Entegre

TOP258PN, Power Integrations tarafından geliştirilen TOPSwitch-HX serisi içerisinde yer alan, yüksek güçlü bir AC-DC dönüştürücü ve offline switch entegresidir. Entegre 725V MOSFET, PWM kontrol yapısı, başlatma ve koruma devrelerini bir arada sunar. 285W’a kadar güç çıkışı sağlayabilir ve yüksek verimlilikte çalışır.

DIP-8C kılıf yapısı, hem kolay montaj sağlar hem de yüksek akım taşıma kapasitesiyle endüstriyel uygulamalarda güvenilirlik sunar. SMPS, adaptör, şarj cihazı ve güç kaynakları tasarımlarında sıklıkla tercih edilir.

Temel Özellikler

• Kılıf Tipi: DIP-8C (Through-hole, 8 pin)
• Seri: TOPSwitch-HX
• Giriş Gerilimi: 85V – 265V AC
• Çıkış Gücü:
  • Açık kasa: 285W
  • Kapalı kasa: 160W
• Entegre 725V MOSFET
• Gelişmiş PWM kontrol, başlatma, hata algılama ve koruma sistemleri
• Düşük standby güç tüketimi (< 200 mW)
• UL, RoHS, TUV uyumlu

Kullanım Alanları

• SMPS (Anahtarlamalı Güç Kaynakları)
• LED sürücüler
• Yüksek güçlü adaptörler
• Şarj sistemleri
• Ev ve endüstriyel elektronik sistemler

Avantajları

• Yüksek çıkış gücü (285W'a kadar)
• Az bileşenle devre kurma imkânı
• Kolay delik montaj uygulaması
• Gelişmiş güvenlik ve koruma fonksiyonları
• Düşük EMI ve yüksek verimlilik

Pin Dizilimi (DIP-8C)

• 1 - SOURCE
• 2 - CONTROL
• 3-8 - DRAIN (MOSFET bağlantıları)

Teknik Doküman (Datasheet)

Daha fazla teknik detay için TOP258PN Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x TOP258PN DIP-8C AC-DC Çevirici Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ve garantili ürünler
• Uygun fiyat, kaliteli hizmet
• Teknik destek ve geniş komponent stoğu

Sıkça Sorulan Sorular (SSS)

TOP258PN ne kadar güç sağlayabilir?

Açık kasa sistemlerde 285W, kapalı kasa sistemlerde 160W güç sağlar.

Dışarıdan MOSFET veya kontrolcü gerekir mi?

Gerekmez, çünkü entegre içerisinde MOSFET ve kontrol mekanizması mevcuttur.

Hangi uygulamalarda tercih edilmelidir?

Yüksek güçlü SMPS, LED sürücü, güç kaynağı ve şarj devrelerinde ideal çözümdür.
