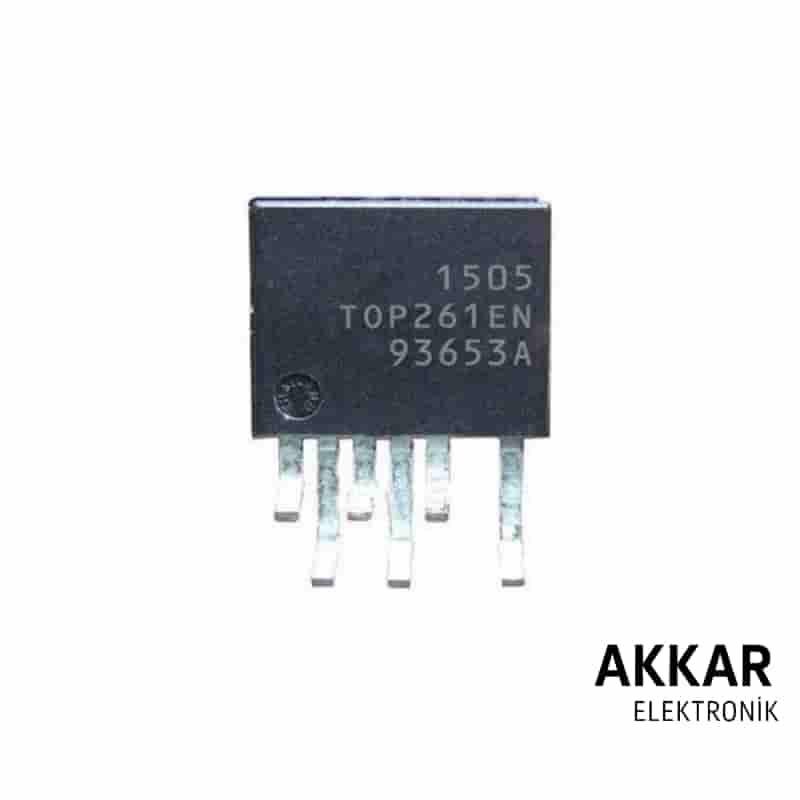

TOP261EN ESIP-7C AC-DC Dönüştürücü Entegre

TOP261EN, Power Integrations’ın yüksek verimli TOPSwitch-HX serisinin bir üyesidir. Üzerinde bulunan 725V entegre MOSFET, PWM kontrol ünitesi ve gelişmiş koruma sistemleri sayesinde 300W’a kadar çıkış gücü sağlar. ESIP-7C (Extended Single Inline Package) yapısı sayesinde hem soğutucu montajı kolaydır hem de yüksek akım taşıma kapasitesine sahiptir.

Bu entegre; anahtarlamalı güç kaynakları (SMPS), LED sürücüler, yüksek güçlü adaptörler ve enerji tasarruflu şarj sistemleri gibi uygulamalarda güvenle kullanılabilir.

Temel Özellikler

• Kılıf Tipi: ESIP-7C (Dikey, geniş bacak yapısı)
• Seri: TOPSwitch-HX
• Giriş Gerilimi: 85V – 265V AC
• Maksimum Çıkış Gücü:
  • Açık kasa sistemlerde: 300W
  • Kapalı kasa sistemlerde: 165W
• 725V dahili MOSFET
• Entegre PWM kontrol, başlatma ve hata koruma sistemleri
• Düşük standby gücü (< 200 mW)
• Yüksek verim ve düşük EMI
• UL, RoHS ve TUV sertifikalı

Kullanım Alanları

• Endüstriyel SMPS sistemleri
• LED aydınlatma çözümleri
• Enerji verimli adaptör tasarımları
• Elektrikli cihaz şarj devreleri
• Yüksek güçlü AC/DC uygulamaları

Avantajları

• Yüksek çıkış gücü (300W'a kadar)
• Az bileşenle kompakt devre kurulumu
• Dahili MOSFET ve gelişmiş kontrol yapısı
• Soğutucuya uygun ESIP-7C kılıf
• Yüksek güvenlik, düşük enerji kaybı

Pin Dizilimi (ESIP-7C)

• 1 - SOURCE
• 2 - CONTROL
• 3-7 - DRAIN

Teknik Doküman (Datasheet)

Daha fazla teknik detay için TOP261EN Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x TOP261EN ESIP-7C AC-DC Çevirici Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Uygun fiyat, güvenilir tedarik
• Orijinal ürün ve teknik destek
• Geniş entegre stok portföyü

Sıkça Sorulan Sorular (SSS)

TOP261EN en fazla kaç Watt güç verir?

Açık kasa uygulamalarda 300W, kapalı kasa uygulamalarda 165W çıkış sağlar.

Harici MOSFET gerekir mi?

Hayır. MOSFET ve kontrol yapısı entegre içinde mevcuttur.

Soğutucu kullanımı gerekli mi?

Yüksek güç uygulamaları için soğutucu önerilir. ESIP-7C kılıf buna uygundur.
