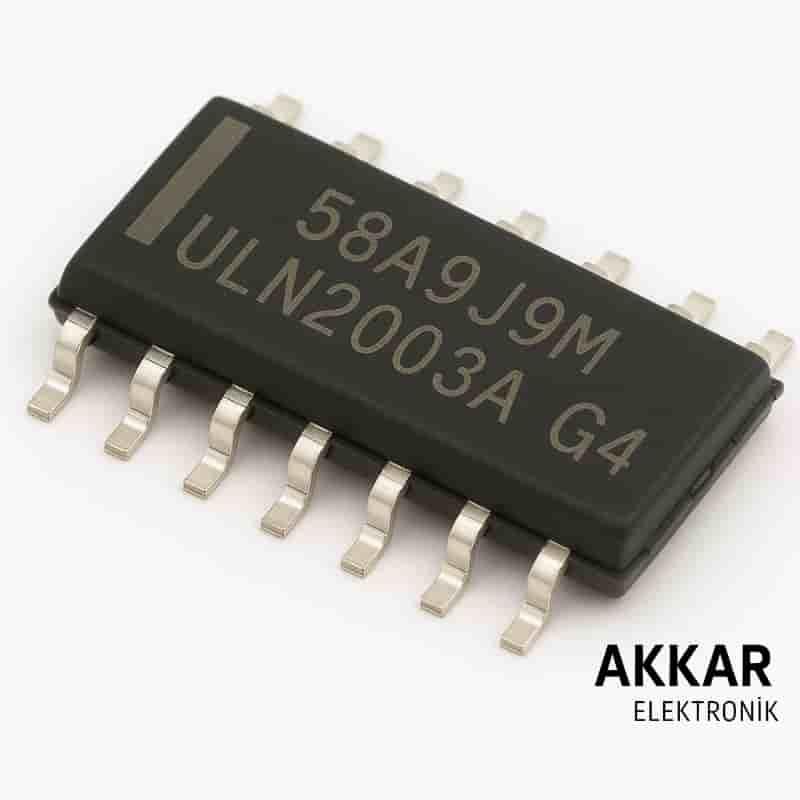

ULN2003ADR SMD Darlington Transistör Sürücü Entegre (SOIC-16)

ULN2003ADR, 7 kanal NPN Darlington transistör içeren, SMD tipi bir sürücü entegresidir. Röle, step motor, LED ve diğer endüktif yüklerin mikrodenetleyici kontrollü sürülmesinde kullanılır. SOIC-16 kılıfıyla otomatik montaja ve yüzey montaj devrelerine uygundur. ULN2003 serisinin SMD versiyonu olan bu entegre, endüstriyel, hobi ve otomasyon sistemlerinde güvenle kullanılabilir.

Temel Özellikler

• Kanal Sayısı: 7 bağımsız NPN Darlington çıkışı
• Kılıf Tipi: SOIC-16 (SMD)
• Çıkış Akımı: Maks. 500 mA (kanal başına)
• Çıkış Voltajı: Maks. 50V
• Giriş Seviyesi: TTL / CMOS uyumlu
• Dahili bastırma diyotları ile endüktif yük koruması
• Düşük giriş akımı ile mikrodenetleyicilerle doğrudan sürülebilir
• Yüksek sıcaklık dayanımı ve SMD montaj uyumluluğu

Kullanım Alanları

• Stepper motor sürücü devreleri
• Röle kontrol devreleri
• Yüksek güçlü LED dizileri
• Endüktif yük sürme devreleri
• Arduino, STM32, PIC tabanlı projeler

Avantajları

• 7 bağımsız kanal ile çoklu kontrol
• SOIC-16 yüzey montaj uyumu
• Harici diyot gerektirmeyen entegre koruma
• Yüksek entegrasyon – az yer kaplar
• Geniş çalışma sıcaklığı aralığı

Pin Dizilimi (SOIC-16)

• 1–7: IN1–IN7 (giriş pinleri)
• 8: GND
• 9–15: OUT1–OUT7 (çıkış pinleri)
• 16: COM (ortak bastırma diyodu bağlantısı)

Teknik Doküman (Datasheet)

Detaylı teknik bilgi için ULN2003ADR Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x ULN2003ADR SOIC-16 SMD Transistör Sürücü Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo
• Orijinal ve test edilmiş ürün garantisi
• Uygun fiyat, yüksek müşteri memnuniyeti
• Teknik destek ve geniş SMD ürün stoğu

Sıkça Sorulan Sorular (SSS)

ULN2003ADR ile motor sürebilir miyim?

Evet, özellikle step motorlar için ideal bir sürücüdür.

Arduino ile doğrudan çalışır mı?

Evet, girişleri TTL seviyesinde olduğu için doğrudan sürülebilir.

Harici koruma diyotu gerekir mi?

Hayır. Entegre içinde bastırma diyotları bulunmaktadır.

ULN2003ADR ile kompakt ve güçlü sürücü devreleri tasarlayın. Akkar Elektronik güvencesiyle hemen sipariş verin!
