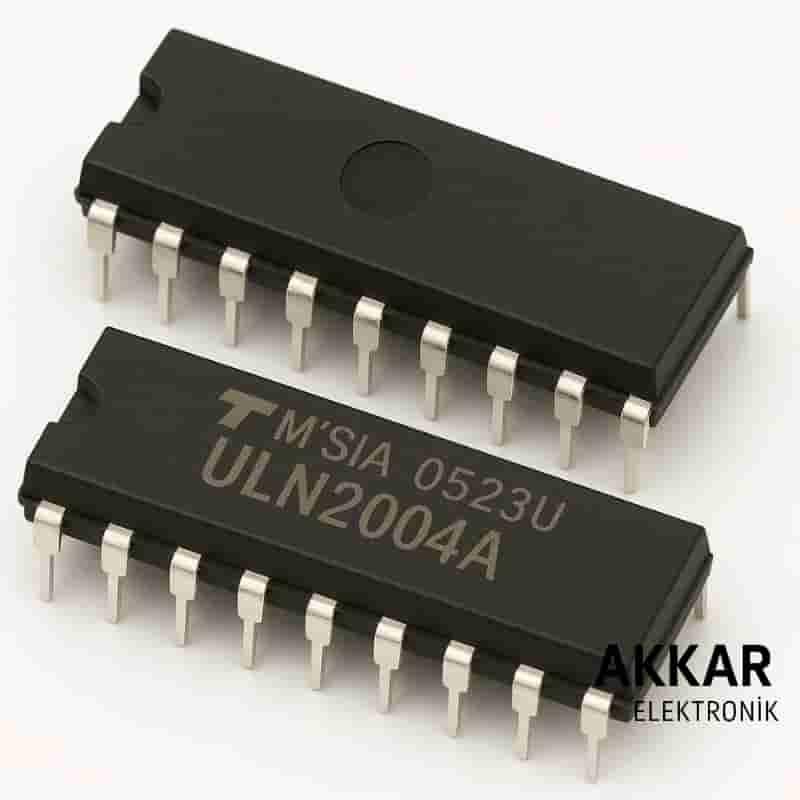

ULN2004 DIP-18 Darlington Transistör Sürücü Entegre

ULN2004, yüksek voltaj ve akım kapasiteli yükleri sürmek için tasarlanmış 7 kanal NPN Darlington transistör yapısına sahip bir entegredir. Özellikle 5V yerine 6–15V seviyesindeki giriş gerilimleri ile çalışan sistemlerde kullanılmak üzere optimize edilmiştir. DIP-18 kılıfı sayesinde prototipleme ve THT uygulamalarda kolaylık sağlar.

Röle, motor, LED veya solenoid gibi endüktif yüklerin mikrodenetleyiciler veya lojik devreler üzerinden güvenli şekilde sürülmesini sağlar.

Temel Özellikler

• 7 kanal NPN Darlington çıkış yapısı
• Kılıf tipi: DIP-18
• Maksimum çıkış akımı: 500 mA (her kanal)
• Maksimum çıkış voltajı: 50V
• Giriş gerilimi uyumluluğu: 6V – 15V lojik seviyeler
• Dahili bastırma diyotları ile endüktif yük koruması
• Yüksek entegrasyon ile az yer kaplama

Kullanım Alanları

• Yüksek voltajlı röle sürücü devreleri
• Step motor ve DC motor kontrol sistemleri
• LED panel sürücü uygulamaları
• Endüstriyel otomasyon kontrol devreleri
• TTL dışı mikrodenetleyici sistemleri

Avantajları

• Yüksek voltajlı girişlerle doğrudan uyum
• 7 kanal bağımsız yük sürme kapasitesi
• Dahili koruma diyotları sayesinde güvenli çalışma
• Geniş gerilim toleransı ile çok yönlü kullanım
• Standart DIP-18 kılıf ile kolay montaj

Pin Dizilimi (DIP-18)

• 1–7: Girişler (IN1–IN7)
• 8: GND
• 9–15: Çıkışlar (OUT1–OUT7)
• 16: Common (bastırma diyot ortak noktası)
• 17–18: Rezerve/NC

Teknik Doküman (Datasheet)

Detaylı bilgi için ULN2004 Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x ULN2004 DIP-18 Darlington Transistör Sürücü Entegre

Neden Akkar Elektronik?

• Hızlı teslimat ve stoktan gönderim
• Orijinal ve test edilmiş ürünler
• Uygun fiyat ve teknik destek
• Geniş sürücü entegre yelpazesi

Sıkça Sorulan Sorular (SSS)

ULN2004 ile hangi gerilimde çalışabilirim?

6V ila 15V arası lojik sinyallerle çalışacak şekilde optimize edilmiştir.

TTL seviyesinde (5V) girişler için uygun mu?

Hayır, TTL için ULN2003 kullanılması önerilir. ULN2004 daha yüksek giriş gerilimleri için uygundur.

Röle, step motor sürebilir miyim?

Evet, tüm endüktif yükleri doğrudan sürebilir.

ULN2004 DIP-18 entegresi ile güçlü ve güvenli sürücü çözümleri elde edin. Hemen Akkar Elektronik’ten sipariş verin!
