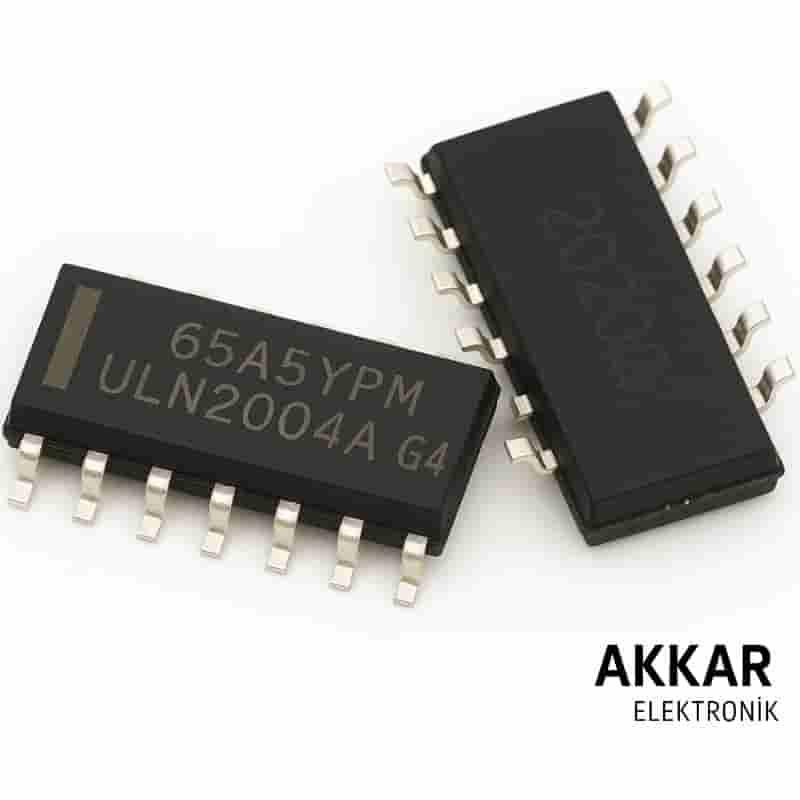

ULN2004 SOIC-16 SMD Bipolar Darlington Transistör Sürücü Entegre

ULN2004 SOIC-16, mikrodenetleyiciler ve lojik devrelerden gelen sinyallerle yüksek voltajlı ve akımlı yüklerin sürülmesini sağlayan 7 kanallı Darlington transistör entegresidir. DIP versiyonuna göre daha kompakt olan bu SMD versiyon, SOIC-16 yüzey montaj kılıfında sunulur ve otomatik dizgiye uygundur.

Özellikle 6V-15V arası giriş sinyallerine sahip sistemlerde kullanılmak üzere tasarlanmıştır. Entegre içerisinde endüktif yükler için bastırma diyotları da mevcuttur. Endüstriyel kontrol sistemleri, motor sürücüler ve LED uygulamalarında yaygın olarak tercih edilir.

Temel Özellikler

• Kanal Sayısı: 7 adet NPN Darlington transistör çıkışı
• Kılıf Tipi: SOIC-16 (SMD)
• Maksimum Çıkış Akımı: 500 mA (her kanal)
• Maksimum Çıkış Voltajı: 50V
• Giriş Gerilimi Uyumu: 6V – 15V lojik seviyeler
• Dahili bastırma diyotları ile endüktif yük koruması
• Kompakt SMD yapı, yer tasarrufu sağlar
• Yüksek sıcaklık ve EMI dayanımı

Kullanım Alanları

• Step motor ve DC motor sürücü devreleri
• Röle kontrol sistemleri
• LED matris ve aydınlatma sistemleri
• Endüktif yük sürümü (solenoid vb.)
• Arduino, PIC, STM32 gibi sistemler ile uyumlu

Avantajları

• Yüksek voltajlı sistemlerle doğrudan uyum
• SOIC-16 SMD formatı ile küçük devrelerde kullanım kolaylığı
• Entegre koruma diyotları ile güvenli çalışma
• Yüzey montajlı sistemlerle uyumluluk
• Ekonomik ve güvenilir çözüm

Pin Dizilimi (SOIC-16)

• 1–7: Girişler (IN1–IN7)
• 8: GND
• 9–15: Çıkışlar (OUT1–OUT7)
• 16: COM (ortak bastırma diyot bağlantısı)

Teknik Doküman (Datasheet)

Detaylı teknik bilgi için ULN2004 Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x ULN2004 SOIC-16 SMD Darlington Transistör Sürücü Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün gönderim
• Uygun fiyat garantisi
• Orijinal ve kaliteli ürün tedariki
• Geniş SMD komponent stoğu

Sıkça Sorulan Sorular (SSS)

ULN2004 SOIC-16, hangi sistemlerle uyumludur?

6V – 15V seviyesinde çıkış veren mikrodenetleyiciler ve lojik devrelerle uyumludur.

SMD tipi kartlarda montajı kolay mıdır?

Evet, SOIC-16 kılıfıyla SMD dizgi sistemlerine tamamen uygundur.

ULN2003 yerine kullanılabilir mi?

Yüksek giriş gerilimi gerekiyorsa ULN2004 tercih edilmelidir. ULN2003 daha düşük giriş seviyeleri (TTL/5V) için uygundur.
