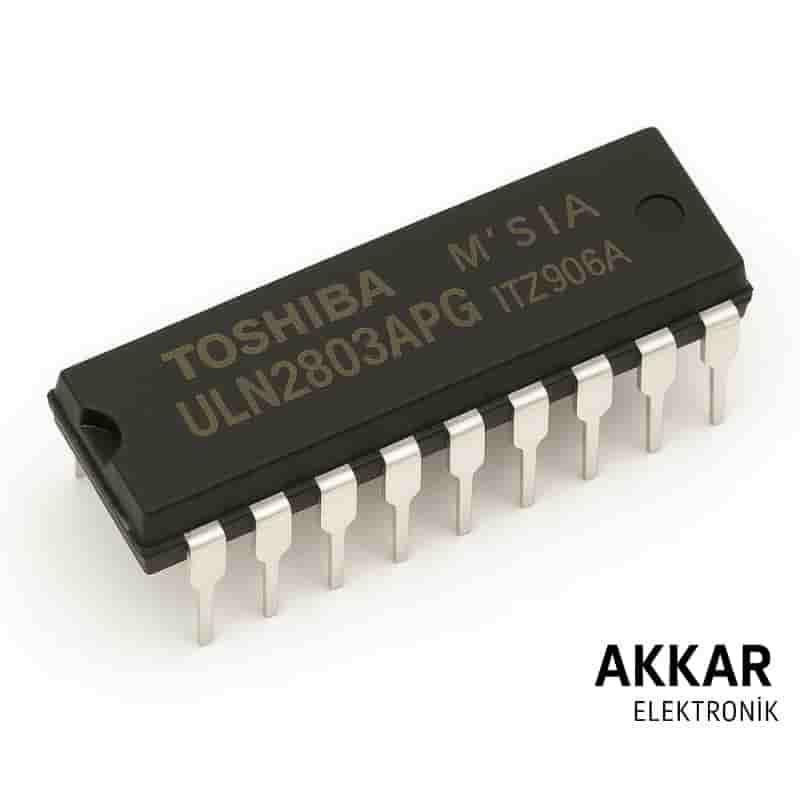

ULN2803 DIP-18 Darlington Transistör Sürücü Entegre

ULN2803, mikrodenetleyiciler ve dijital lojik devrelerden gelen düşük akımlı sinyalleri yüksek akımlı yükleri sürmek için dönüştüren 8 kanal NPN Darlington transistör sürücü entegresidir. DIP-18 kılıf yapısı sayesinde prototipleme devrelerinde kolay montaj imkânı sunar.

Entegre içerisinde endüktif yükler (röle, motor, solenoid vb.) için dahili bastırma diyotları da bulunur. ULN2803, 8 kanallı yapısıyla özellikle çoklu kontrol gereken uygulamalarda tercih edilir.

Temel Özellikler

• 8 bağımsız kanal (NPN Darlington transistör)
• Kılıf tipi: DIP-18 (Through Hole)
• Her kanal için maksimum 500 mA çıkış akımı
• 50V’a kadar çıkış gerilimi desteği
• TTL/CMOS uyumlu girişler (5V)
• Dahili bastırma diyotları ile yük koruması
• Geniş uygulama alanı ve yüksek dayanıklılık

Kullanım Alanları

• Röle sürme devreleri
• LED matris veya segment display kontrolü
• Stepper ve DC motor sürücüler
• Endüktif yük kontrol devreleri
• Arduino, PIC, STM32 gibi mikrodenetleyici sistemleri

Avantajları

• 8 kanallı yapısıyla çoklu yük sürme imkânı
• DIP-18 kılıf ile kolay breadboard ve lehimleme
• Yaygın mikrodenetleyicilerle tam uyum
• Harici koruma diyotu gerektirmez
• Ekonomik ve güvenilir çözüm

Pin Dizilimi (DIP-18)

• 1–8: IN1–IN8 (Giriş pinleri)
• 9: GND
• 10–17: OUT1–OUT8 (Çıkış pinleri)
• 18: COM (Bastırma diyot ortak noktası)

Teknik Doküman (Datasheet)

Ayrıntılı teknik bilgiler için ULN2803 Datasheet PDF dosyasına göz atabilirsiniz.

Kutu İçeriği

• 1 x ULN2803 DIP-18 Darlington Transistör Sürücü Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı kargo
• Orijinal ürün garantisi
• Uygun fiyat, kaliteli destek
• Geniş entegre ürün yelpazesi

Sıkça Sorulan Sorular (SSS)

ULN2803 kaç kanal destekler?

8 bağımsız çıkış kanalına sahiptir.

TTL seviyeli girişlerle uyumlu mudur?

Evet, 5V seviyesindeki TTL çıkışları doğrudan sürer.

Röle ve motor kontrolü için uygun mu?

Evet, özellikle röle, motor ve LED gibi yükler için idealdir.

ULN2803 DIP-18 ile projelerinizde güçlü ve çok yönlü kontrol sağlayın. Hemen Akkar Elektronik üzerinden sipariş verin!
