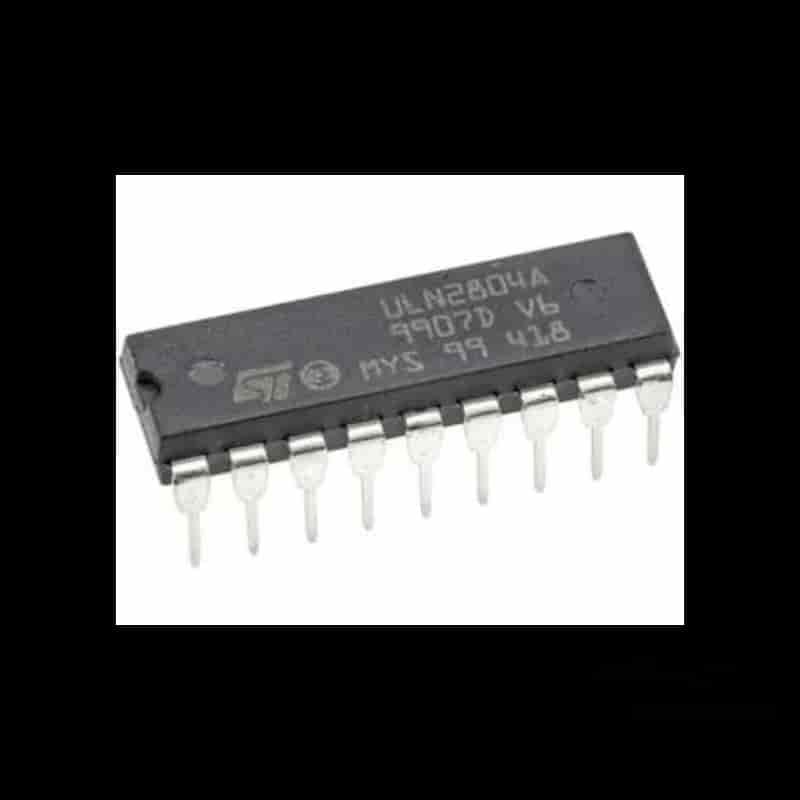

ULN2804 DIP-18 Yüksek Voltaj Uyumlu Darlington Transistör Sürücü Entegre

ULN2804, 8 kanal NPN Darlington transistör çıkışına sahip, yüksek voltaj girişleriyle uyumlu bir bipolar transistör sürücü entegresidir. Özellikle 6V–15V arası lojik sinyal seviyelerinde çalışan sistemler için tasarlanmıştır. DIP-18 kılıf yapısı sayesinde prototipleme ve lehimleme açısından son derece kolaydır.

Her kanal, yüksek akım ve voltaj kapasiteli yükleri (örneğin röle, motor, LED) doğrudan sürebilir. Entegre içerisinde harici diyot ihtiyacını ortadan kaldıran bastırma diyotları yer almaktadır.

Temel Özellikler

• 8 bağımsız NPN Darlington transistör çıkışı
• Kılıf Tipi: DIP-18 (THT)
• Çıkış Akımı: Maks. 500 mA (kanal başına)
• Çıkış Voltajı: Maks. 50V
• Giriş Seviyesi: 6V – 15V lojik sinyallerle uyumlu
• Dahili bastırma diyotları (indüktif yük koruması)
• Kolay montaj ve breadboard uyumluluğu

Kullanım Alanları

• Yüksek voltajlı röle sürme devreleri
• LED aydınlatma ve sinyal sistemleri
• DC ve step motor kontrol sistemleri
• Endüktif yüklerin sürülmesi
• Endüstriyel otomasyon projeleri

Avantajları

• 8 kanal bağımsız sürücü çıkışı
• Yüksek voltajlı sinyallere doğrudan uyum
• Entegre bastırma diyotları sayesinde güvenli kullanım
• Standart DIP-18 kılıf ile kolay devre entegrasyonu
• TTL dışındaki sistemlerde ideal kullanım

Pin Dizilimi (DIP-18)

• 1–8: Girişler (IN1–IN8)
• 9: GND
• 10–17: Çıkışlar (OUT1–OUT8)
• 18: COM (bastırma diyot ortak bağlantısı)

Teknik Doküman (Datasheet)

Detaylı bilgi için ULN2804 Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x ULN2804 DIP-18 Darlington Transistör Sürücü Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün hızlı gönderi
• Orijinal ve test edilmiş ürün garantisi
• Uygun fiyat ve yüksek müşteri memnuniyeti
• Geniş entegre ve sürücü IC stoğu

Sıkça Sorulan Sorular (SSS)

ULN2804 ile hangi sistemlerde çalışabilirim?

6V–15V giriş seviyesine sahip sistemlerle uyumludur. TTL seviyeleri (5V) için ULN2803 önerilir.

Röle ve motor kontrolü için kullanılabilir mi?

Evet, yüksek voltajlı röleler, DC/step motorlar ve endüktif yükler için idealdir.

Bastırma diyotları harici mi gerekir?

Hayır, entegre içerisinde dahili bastırma diyotları mevcuttur.

ULN2804 DIP-18 ile yüksek voltajlı sistemlerde güvenli ve verimli yük sürümü sağlayın. Akkar Elektronik avantajlarıyla şimdi sipariş verin!
