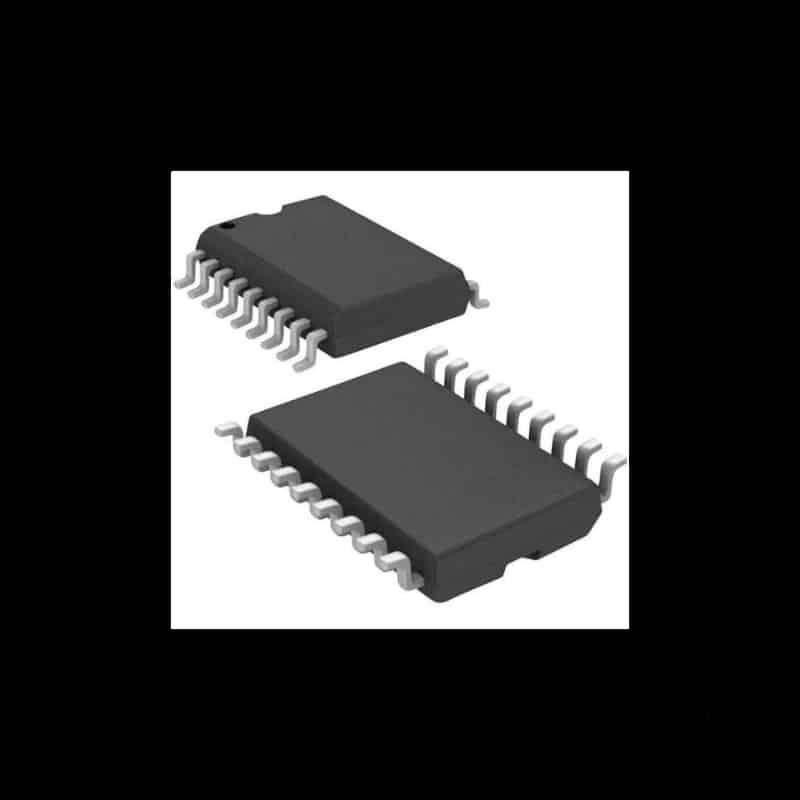

ULN2804G SOIC-18 SMD Darlington Transistör Sürücü Entegre

ULN2804G, 8 adet NPN Darlington transistör çıkışına sahip, yüksek voltaj giriş seviyeleri (6V – 15V) ile çalışan sistemler için tasarlanmış SMD yüzey montaj tipi sürücü entegresidir. SOIC-18 kılıf yapısı sayesinde kompakt devre tasarımlarına uygundur.

Röle, motor, LED ve diğer endüktif yükleri mikrodenetleyicilerle sürmek için idealdir. Entegre içinde bulunan dahili bastırma diyotları, indüktif yüklerin geri besleme akımlarına karşı koruma sağlar. ULN2803 ile benzer yapıda olup, daha yüksek giriş gerilimlerinde kullanılmak üzere optimize edilmiştir.

Temel Özellikler

• 8 kanal NPN Darlington transistör çıkışı
• Kılıf tipi: SOIC-18 (SMD)
• Her kanal için maksimum 500 mA çıkış akımı
• Maksimum çıkış voltajı: 50V
• Giriş seviyesi: 6V – 15V arası lojik sinyaller
• Dahili bastırma diyotları ile yük koruması
• Yüksek yoğunluklu SMD devrelerde kullanım kolaylığı

Kullanım Alanları

• Röle sürücü devreleri
• LED matris ve ekran sürücüleri
• Stepper ve DC motor kontrol sistemleri
• Endüktif yüklerin sürülmesi
• Endüstriyel otomasyon, hobi projeleri

Avantajları

• Yüksek voltaj giriş uyumluluğu
• SOIC-18 SMD kılıfı sayesinde yerden tasarruf
• 8 kanal bağımsız kontrol çıkışı
• Entegre bastırma diyotları ile güvenli çalışma
• Mikrodenetleyici tabanlı sistemlerle tam uyumluluk

Pin Dizilimi (SOIC-18)

• 1–8: Giriş pinleri (IN1–IN8)
• 9: GND
• 10–17: Çıkış pinleri (OUT1–OUT8)
• 18: COM (Bastırma diyotu ortak bağlantısı)

Teknik Doküman (Datasheet)

Ayrıntılı bilgi için ULN2804G Datasheet PDF dosyasını inceleyebilirsiniz.

Kutu İçeriği

• 1 x ULN2804G SOIC-18 SMD Darlington Transistör Sürücü Entegre

Neden Akkar Elektronik?

• Stoktan aynı gün kargo imkanı
• Orijinal, test edilmiş ürün garantisi
• Uygun fiyat ve hızlı teknik destek
• Geniş SMD entegre ürün yelpazesi

Sıkça Sorulan Sorular (SSS)

ULN2804G hangi mikrodenetleyicilerle uyumludur?

6V – 15V çıkış gerilimleri üreten sistemlerle doğrudan uyumludur. TTL sistemler için ULN2803 tercih edilir.

SOIC-18 ne tür kartlar için uygundur?

Yüzey montaj (SMD) teknolojisi kullanılan tüm profesyonel ve otomatik dizgi sistemlerinde uyumludur.

LED sürme ve motor kontrolünde kullanabilir miyim?

Evet, yüksek voltajlı endüktif ve rezistif yüklerin sürülmesi için uygundur.

ULN2804G SOIC-18 ile yüksek voltaj uygulamalarınızda kompakt ve güvenilir sürücü çözümleri oluşturun. Hemen Akkar Elektronik üzerinden sipariş verin!
